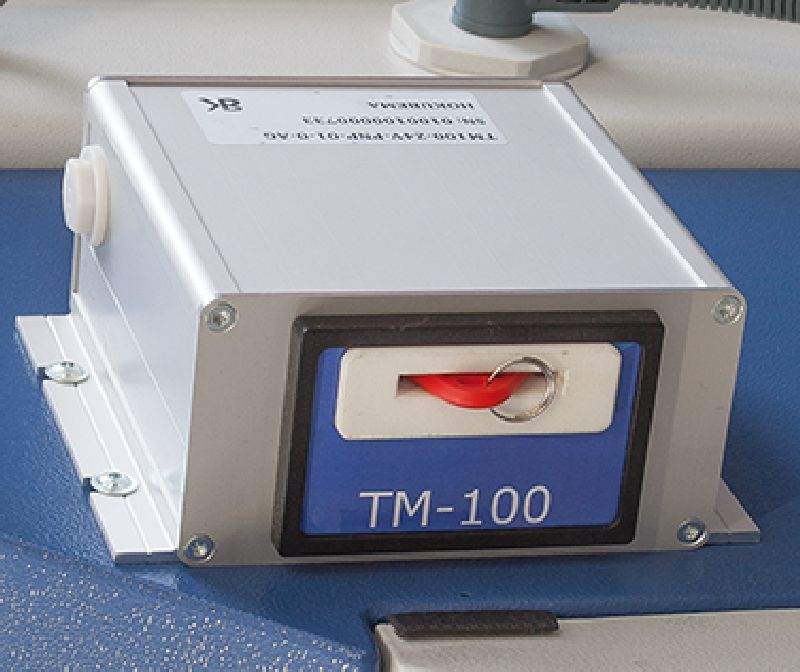

Das elektronische Schlüsselsystem TM-100 bietet 5 Tags:1 Administrations- und 4 Anwenderebenen für unterschiedlich autorisierte Mitarbeiter. Damit kann bereits eine Vielzahl antypischen Maschinenfreischaltungen abgedeckt werden.
Je nach Berechtigungsstufe des jeweiligen Schlüssels (markiert mit 1 - 5*) sind bis zu fünf Ebenen realisierbar.*Berechtigungsstufe 5 = Vollzugriff (Administrator)
• TM-100 Tags wahlweise vorkonfiguriert mit Berechtigungsstufe 1 bis 5• 1 Digitalausgang (PNP, active high) für den Administratorzugang (z.B. als Schlüsselschalterersatz)• 4 Digitalausgänge (PNP, active high) für weitere Maschinen- funktionen (als Option verfügbar)
- Spannungsversorgung: 10 ... 30 VDC- Schnittstelle: RS232 (zur Parametrierung)- Datenspeicher: Interner Flash- Montage: Schalttafeleinbau oder Aufbaugehäuse (Aluminium)- Anschlüsse: 12-pol. Schraubklemme, steckbar- Ausgänge: 5 Digitalausgänge (PNP, active high) je Schlüsselnummer 1-5- Abmessungen: B x H x T 72 x 48 x 82,5 mm- Schalttafelausschnitt: B x H = 67 x 46 mm- Einbautiefe: 75,5 mm ohne Anschlussstecker- Schutzart: Frontseite: IP65 / Rückseite IP30- Abmessungen Aufbaugehäuse: B x H x T = 107 x 56 x 110 mm
Das TM-200 bietet eine zuverlässige und sichere Maschinen-Zugangskontrolle auf höchstem Niveau. Die integrierte Datenbank mit CSV-Exportfunktion über den frontseitigen SD-Kartenslot ermöglichen die externe Weiterverarbeitung aller gespeicherten Daten.
• Verwaltung von bis zu 100 Tags (TM-100 Tags können auch angelernt werden)• Inkl. RTC-Echtzeituhr, Datenbank und CSV-Exportfunktion für SD-Karte• 1 Digitalausgang (PNP, active high) für den Administratorzugang Tag 5 (z.B. als Schlüsselschalterersatz)• 4 Digitalausgänge (PNP, active high) für die Tags mit der Nr. 1 - 4• Serielle RS232-Schnittstelle zur Parametrierung• Schalttafeleinbaugehäuse (Aufbaugehäuse optional)
- Spannungsversorgung: 10 ... 28 VDC - Schnittstelle: RS232 (zur Parametrierung)- Datenspeicher: SD-Karte- Montage: Schalttafeleinbau oder Aufbaugehäuse (Aluminium)- Anschlüsse: 12-pol. Schraubklemme, steckbar- Ausgänge: 1 Digitalausgang Master (PNP, active high) und optional 4 Digitalausgänge (PNP, active high) für Benutzerebenen- Abmessungen: B x H x T = 72 x 48 x 82,5 mm- Schalttafelausschnitt: B x H = 67 x 46 mm- Einbautiefe: 75,5 mm ohne Anschlussstecker- Schutzart: Frontseite: IP30* / Rückseite IP30- Abmessungen Aufbaugehäuse: B x H x T = 107 x 56 x 110 mmArt.-Nr. 4668

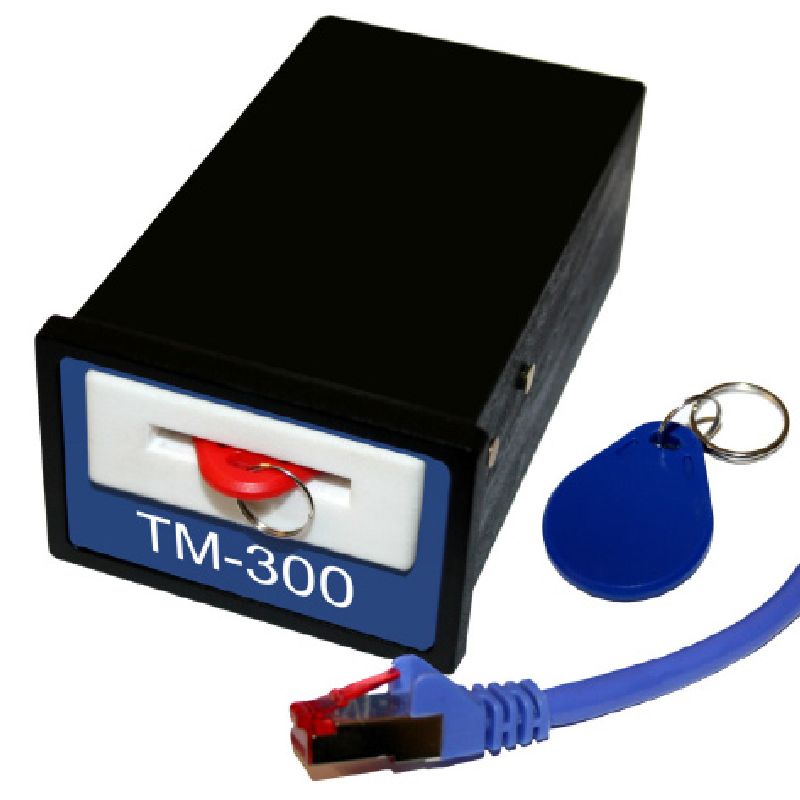

Das elektron. Schlüsselsystem TM-300 bietet High-End-Funktionen zur zuverlässigen und sicheren Maschinen-Zugangskontrolle.

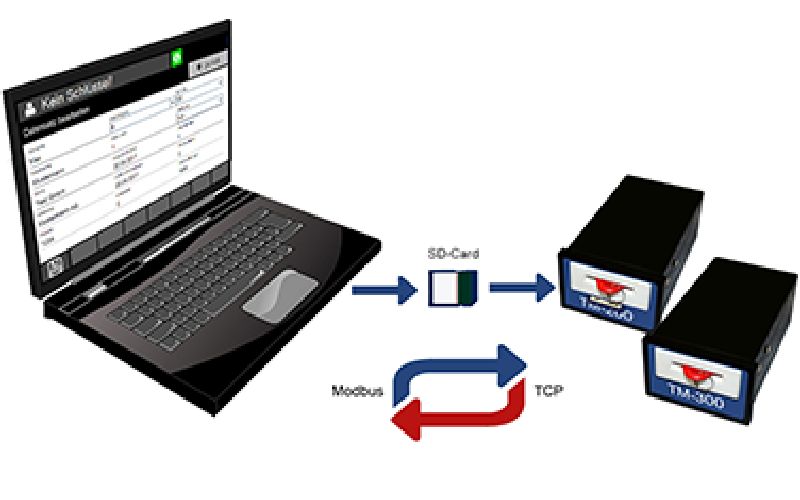

Sämtliche Daten sind via Modbus TCP voll netzwerkfähig und lassen sich so problemlos weiterverarbeiten. Unsere klar strukturierte Anwendersoftware erlaubt zudem die direkte Kommunikation mit angebundenen Maschinensteuerungen inkl. Visualisierung derrelevanten Maschinenparameter.
• Unbegrenzte Anzahl an Tags (TM-100 Tags können auch angelernt werden)• Datenbank und Netzwerkanbindung vis Modbus TCP• 1 Digitalausgang (PNP, active high) für den Administratorzugang (z.B. als Schlüsselschalterersatz)• 4 Digitalausgänge (PNP, active high) für weitere Maschinenfunktionen (als Option verfügbar)• Modbus TCP zur Parametrierung und Anbindung an das Netzwerk• Zusätzliche serielle RS232-Schnittstelle zur Fehleranalyse• Schalttafeleinbaugehäuse (Aufbaugehäuse optional)
- Spannungsversorgung: 10 ... 28 VDC- Schnittstelle: Modbus/TCP nach CP15/1 Norm- Datenspeicher: Netzwerk-Datenbank- Montage: Schalttafeleinbau oder Aufbaugehäuse (Aluminium)- Anschlüsse: Versorgung: 3-pol. Schraubklemme, steckbar Netzwerkanschluss: rückseitige RJ45-Buchse- Ausgänge:1 Digitalausgang Master (PNP, active high) für Benutzerebenen- Abmessungen: B x H x T 72 x 48 x 112 mm- Einbautiefe: 75,5 mm ohne Anschlussstecker- Schutzart: Frontseite: IP65/Rückseite: IP30- Abmessungen Aufbaugehäuse: B x H x T = 107 x 56 x 110 mm

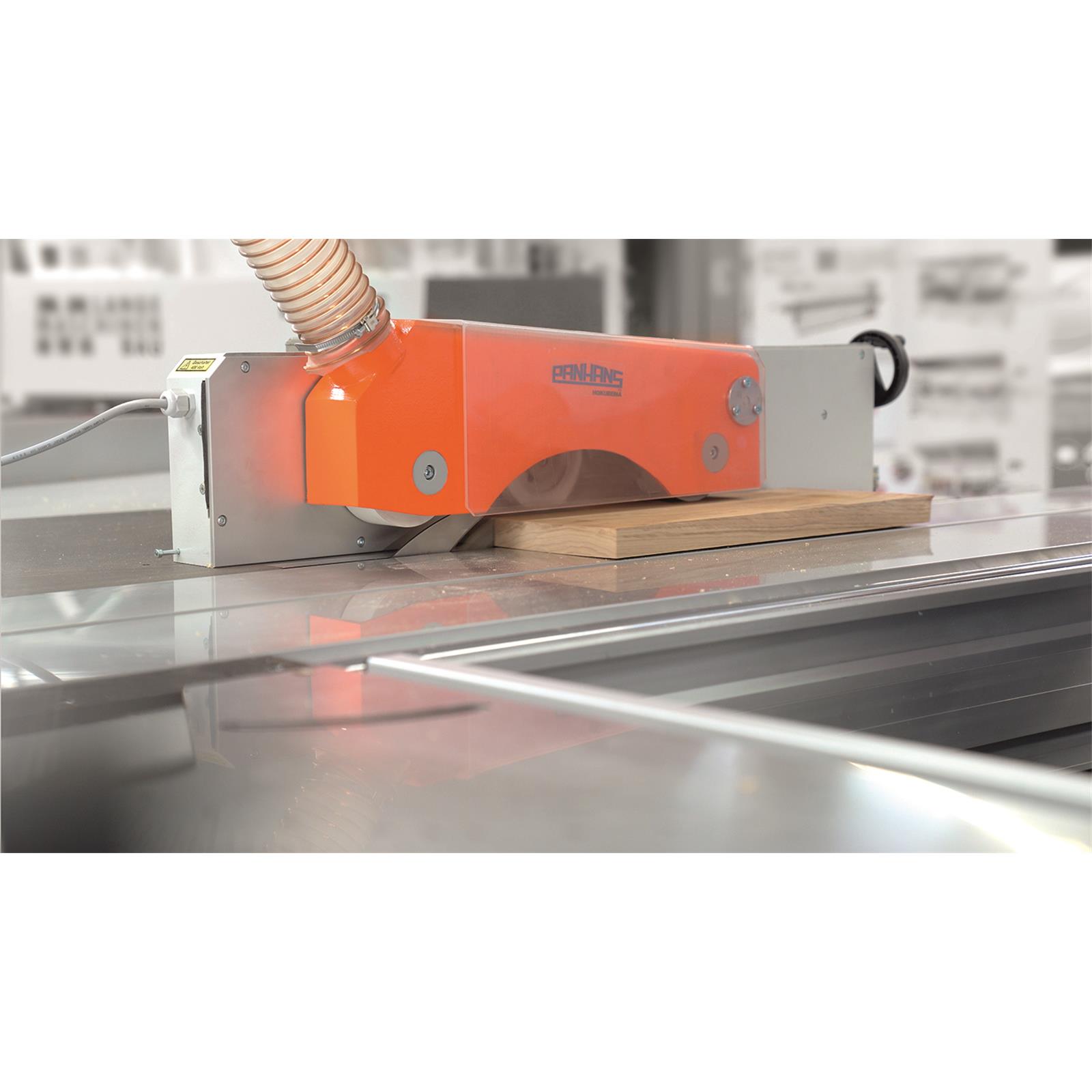

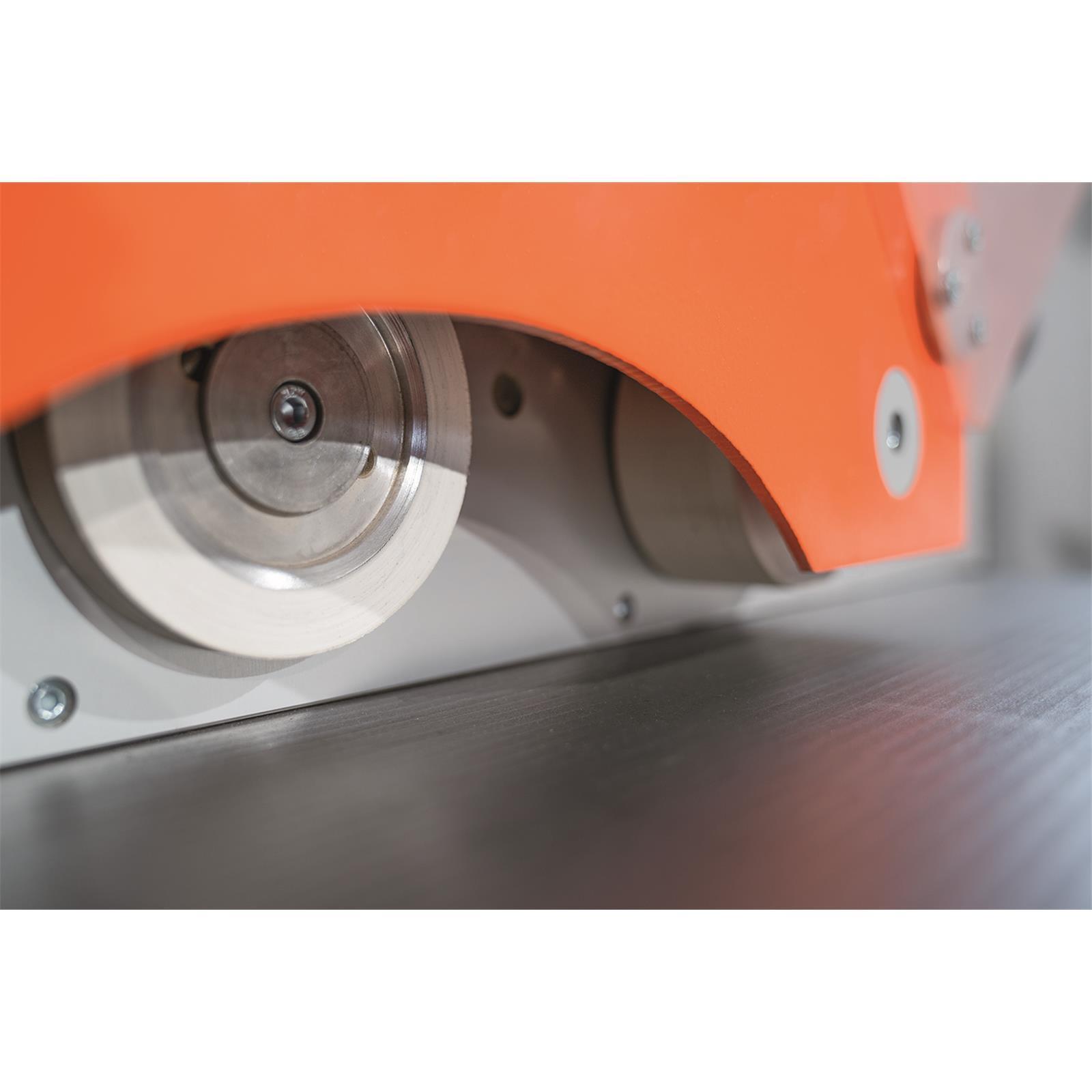

Verwendbar auf Tisch- und Formatkreissägemaschinen verschiedener Fabrikate, zum sicheren Schneiden von Leisten, Bohlen, Fenster-kanteln usw. aus Massivholz, mit einstellbarem Aufnahmeprofil und 3 Vorschubrollen, 2 Vorschubgeschwindigkeiten, schnelle Einstellung auf Werkstückhöhe über Handrad, mit Absauganschluss für staubfreies Arbeiten, einschl. Stecker, mit Schiene für Befesti-gungshöhe von 18 - 40 mm, mit integriertem elektr. Sicherheits-magnetsystem als Kippsicherung. Einfache und schnelle (werk-zeuglose) Montage/Demontage am Kreissägenanschlag anstelle des Alu-Profils. Optimale Sicht auf das Werkstück durch transparenten wegschwenkbaren Schutz, ergonomisches Arbeiten beim Schneiden von Leisten.Spannung 400 V / 50 Hz.Befestigung am KreissägenanschlagTechnische Daten:- Antriebsrollen 3 Stück- Rollen-ø 110 mm- Rollenstärke vorne 50 mm- Rollenstärke mitte 20 mm- Rollenstärke hinten 50 mm- Achsabstand 200 mm- Vorschubgeschwindigkeit 13 + 26 m/min- Antrieb 0,14 kW- max. Werkstückhöhe 80 mm- min. Werkstücklänge 200 mm- Absaugstutzen 80 mmTechnische Änderungen vorbehalten.
Safety-Cut

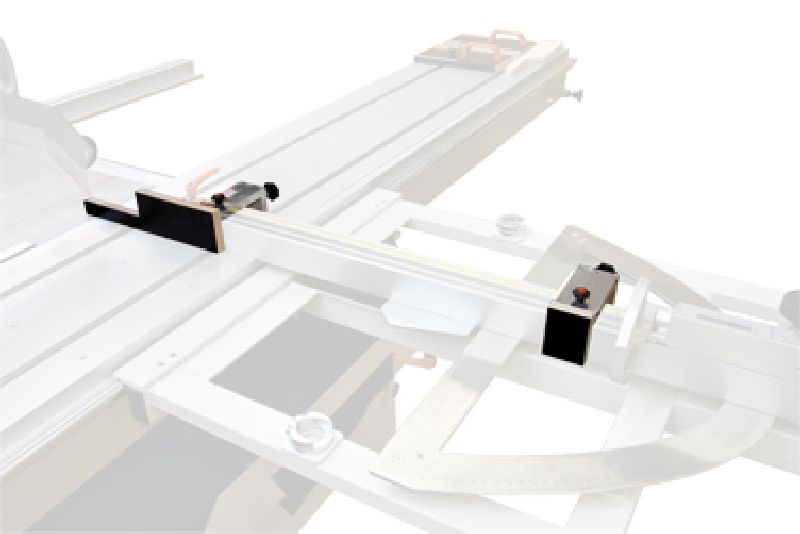

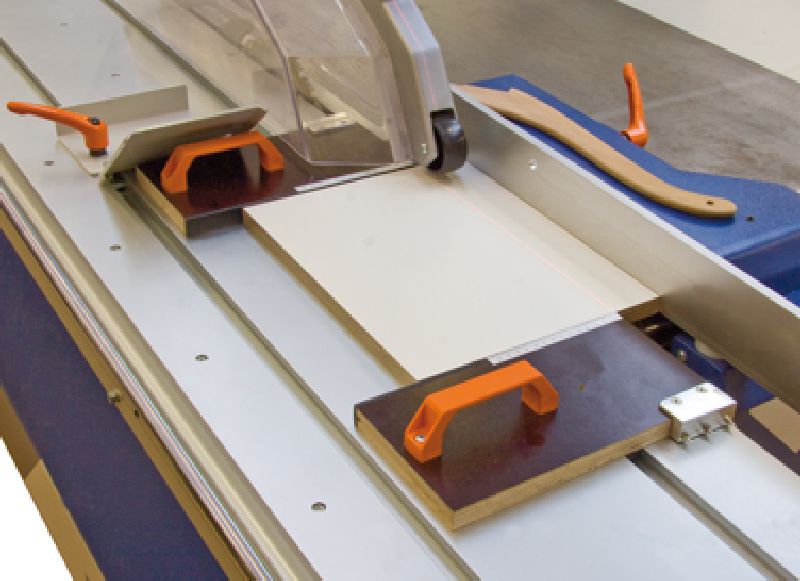

2-Punkt-Auflage, zum ausrissfreien Sägen
Klemmsystem zum ausrissfreien Sägen mit dem Längenanschlag. Individuelle Hilfshölzer mit Holzschrauben von hinten oder Senkschrauben von vorne montierbar.
Durch eine 2-Punktauflage können damit auch krumme Hölzer problemlos geschnitten werden.
System bestehend aus:
2 Klemmeinheiten für Alu-Profile von einer Profilbreite 40 - 100 mm und einer Profilhöhe von 82 mm sowie 1 Splitter- und 1 Konterholz.
Technische Änderungen vorbehalten.
Safety-Cut plus
Anschlagverlängerung passend für Safety-Cut für Schnitte bis 0 mm mit 4 verschiedenen Gehrungsanlageflächen (-45° / +45°, zum beidseitigen Einsatz).
Geeignet für das sichere Schneiden von kurzen Werkstücken.
Auch verwendbar als zusätzliche Klemmschiene für Splitterhölzer.
Technische Änderungen vorbehalten.

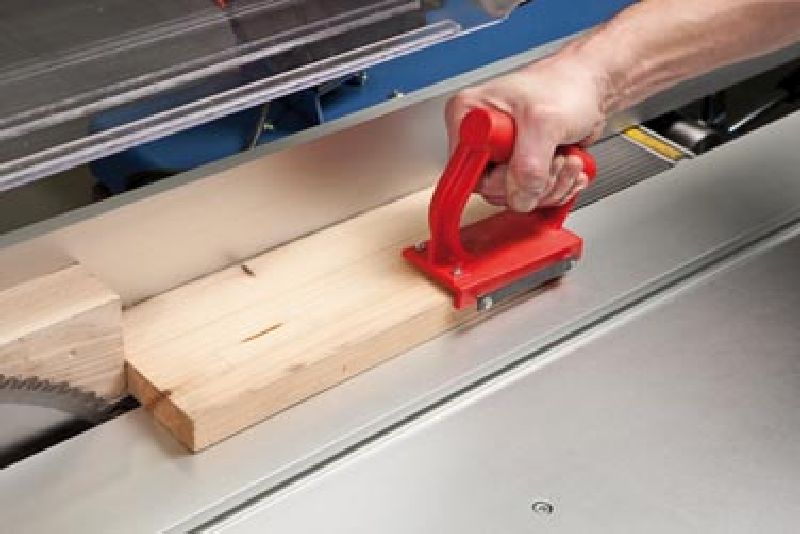

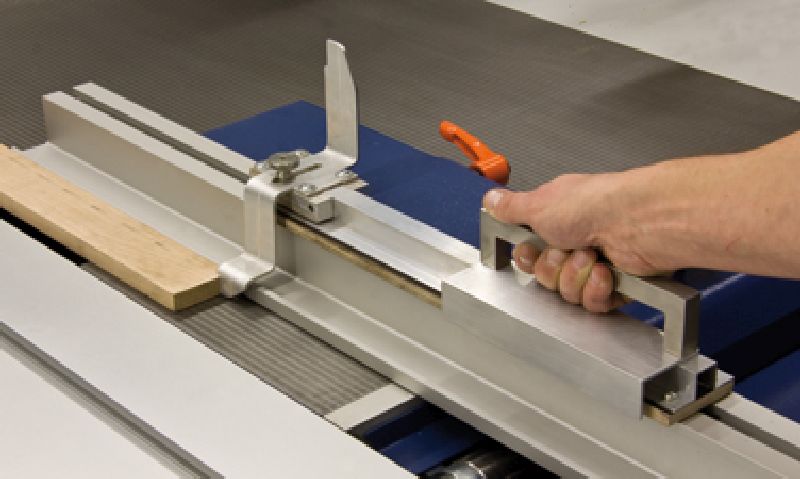

Safety-Max zum sicheren Führen von Werkstücken rechts des Kreissägeblattes.
Durch die exakte Führung am Alu-Profil des Kreissägeanschlages befindet sich die Hand des Bedieners dauerhaft außerhalb des Gefahrenbereichs und schließt bei sachgerechter Anwendung die Unfallgefahr aus.
Technische Änderungen vorbehalten.

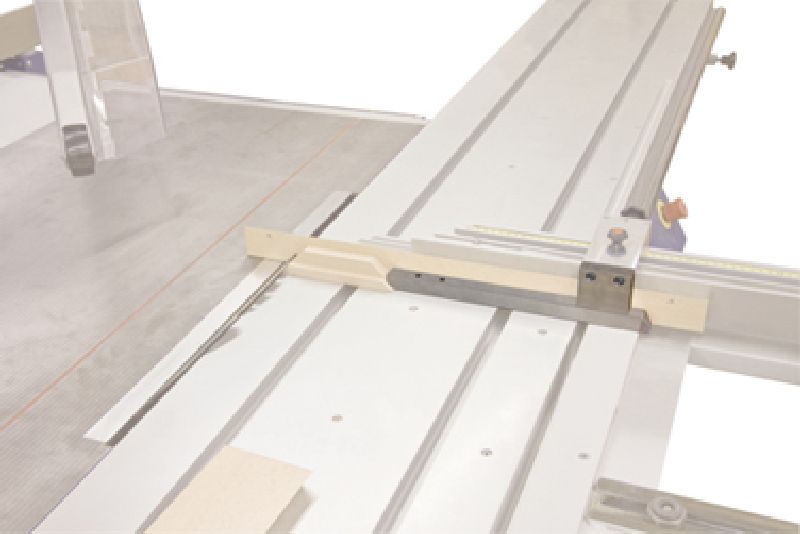

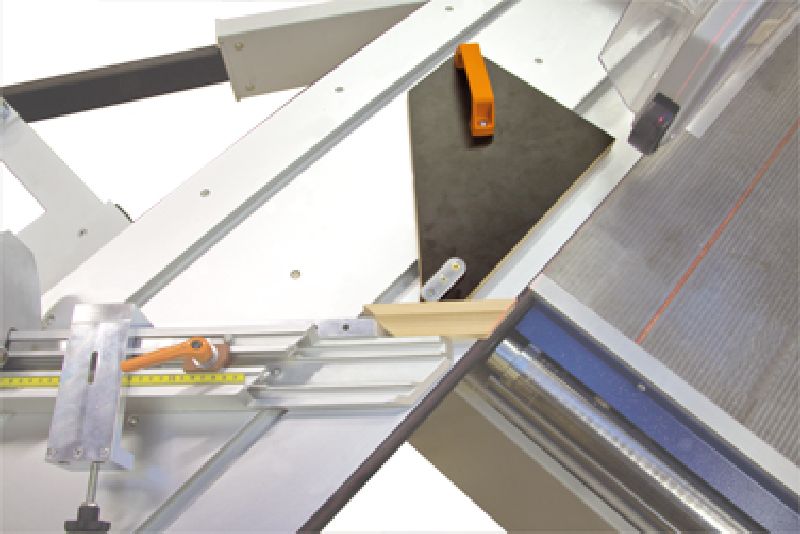

Safety-PowerSafety-Power zum sicheren Fixieren von kurzen und schmalen
Werkstücken am Anschlag, im gesamten Bereich von +45° bis
-45°.Führungselemente einstellbar von 19-23 mm Nutbreite.(Empfohlen
in Verbindung mit Safety-Cut plus) Artikel Nr. 52003367Technische
Änderungen vorbehalten.

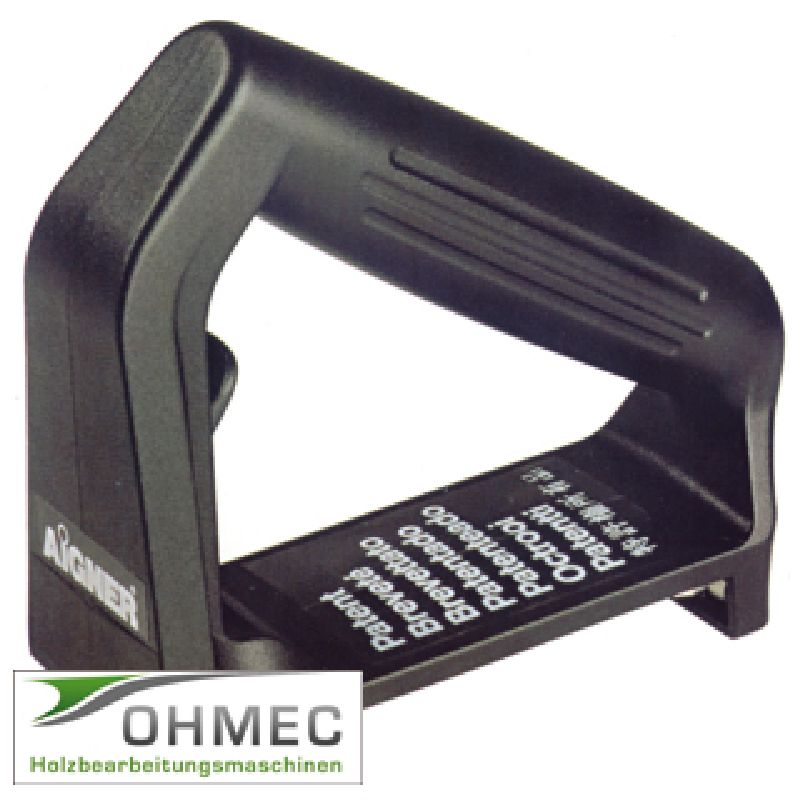

Schiebehandgriff Typ 2390 zur Verhinderung von Unfällen bei Kreissäge-,
Hobelmaschinen usw. Selbst gefertigte Stoßhölzer können in ihrer Form
individuell an das Werkstück angepasst werden. Tief ins Holz eindringende
Spitzen garantieren einen sicheren Halt des Handgriffes.
Verpackungseinheit: 5 StückTechnische Änderungen
vorbehalten.

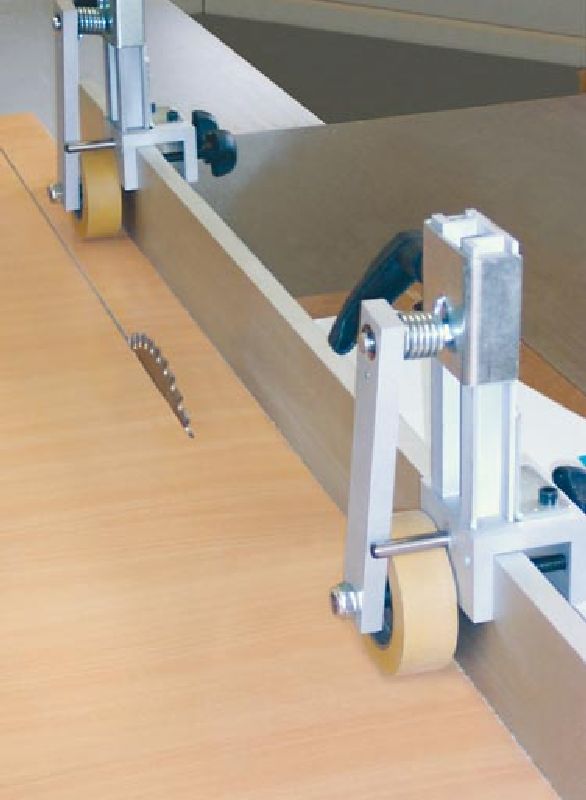

SIMPLY-Werkstückniederhalter zum sicheren und sauberen Längsschneiden von Schmalteilen.
Mit federnd gelagerter Rolle ø 80 mm. Einfache Montage am Aluminium-Profil des Kreissägeanschlags über Sterngriffe.
Rolle höhenverstellbar zur individuellen Anpassung an die Werkstückstärke.
Der Werkstückniederhalter SIMPLY sollte paarweise verwendet werden.
Technische Änderungen vorbehalten.
Multi-Cut
Vordere und hintere Sägehilfe zum sicheren Auftrennen, Besäumen, Sägen nach Anriss und hochkant Nuten von Massivholz und Plattenmaterial. Mit den jeweils 3 Klemmspitzen kann Massivholz sicher gehalten werden. Durch die gegenüberliegenden Gummikanten können auch Werkstücke bis ca. 10 mm Breite sicher und beschädigungsfrei fixiert werden.
Einfaches Klemmen in der T-Nut des Rollwagens durch einstellbare Führungselemente von 19-23 mm Nutbreite.
(Weitere Breiten auf Anfrage)
Ein sinnvolles Zubehör, das jede Formatkreissäge komplettiert!
Technische Änderungen vorbehalten.
